製品事例

製品事例

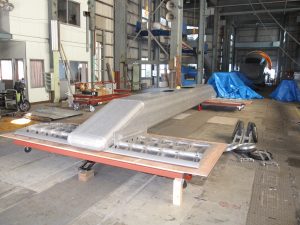

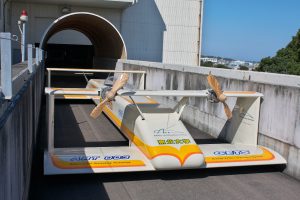

エアロトレイン(難燃性マグネシウム合金)

  • エアロトレインは、プロペラを動力とし軌道内を超低空飛行する地面効果翼機で、東北大学流体科学研究所が研究・開発を行っています。
  • 機体素材としてアルミニウムの代わりに、新素材として注目された難燃性マグネシウム合金を採用し、弊社で幅3.3メートル、長さ8.5メートルの機体を摩擦撹拌接合、レーザ溶接、アーク溶接を組み合わせて製作した結果、従来のアルミ機よりも4割の重量削減に成功しました。
  • TBS「夢の扉」で放送されました。
    (クリックで外部サイトにつながります)

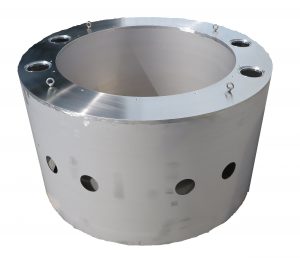

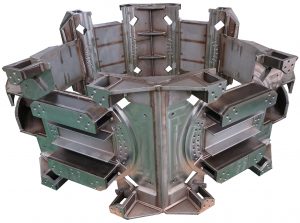

超伝導磁石装置(一部)

  • レーザ溶接・電子ビーム溶接・アーク溶接の組み合わせで製作しました。
  • 製品を構築する部品の開先加工、更に溶接後の変形が極端に少ないので二次加工を不要とし工程を簡素化しました。
  • サイズ:Φ2000mm × H1000mm

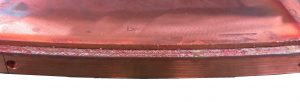

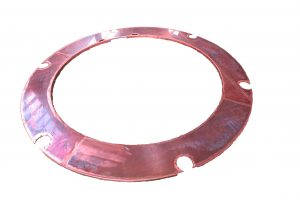

銅フランジ

  • 摩擦撹拌接合(FSW)・レーザ溶接の組み合わせで製作しました。
  • 高い熱伝導性を持ち、更に溶融溶接では欠陥が発生しやすい銅の接合に対し、摩擦攪拌接合と
    レーザ溶接を適用することで、高精度・高品質なものづくりを実現いたしました。
  • サイズ:Φ2200mm × H50mm

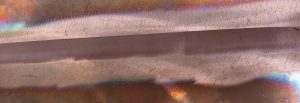

(ファイバーレーザ溶接部)

(摩擦攪拌接合部)

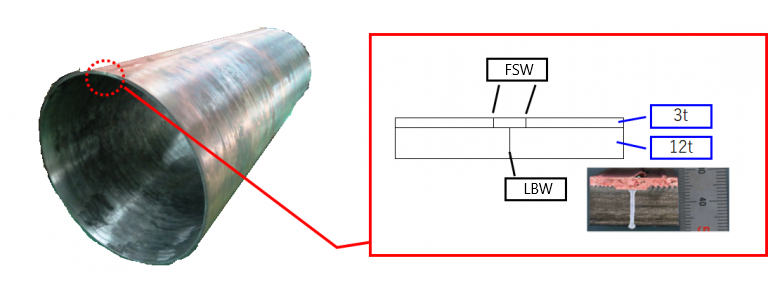

銅+ステンレス パイプ

  • 無酸素銅(C1020)+ステンレス鋼(SUS316L)
  • 電子ビーム溶接(EBW)、摩擦攪拌接合(FSW)
  • サイズ:Φ1000mm × L2500mm

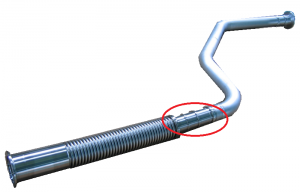

天文衛星ロケット パイプ

  • ステンレス
  • 電子ビーム溶接(EBW)

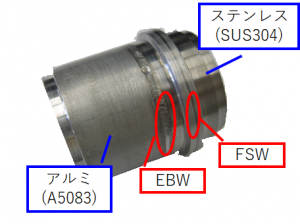

天文衛星ロケット パイプ部品

  • ステンレス+アルミ、
  • 電子ビーム(EBW)、
  • 溶接摩擦攪拌接合(FSW)
  • Φ30mm × H30mm (1t)

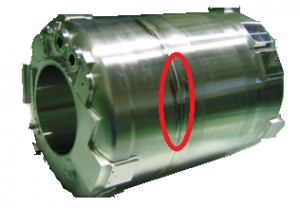

天文衛星ロケット タンク

  • ステンレス
  • 電子ビーム溶接(EBW)

水冷プレート

  • ステンレス
  • 摩擦攪拌接合(FSW)

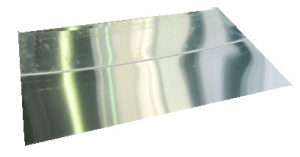

マグネシウム板接合

  • マグネシウム
  • 摩擦攪拌接合(FSW)

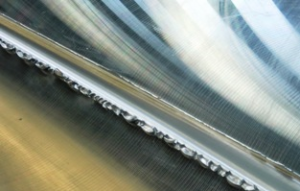

ターゲット板接合

  • ターゲット材
  • 摩擦攪拌接合(FSW)

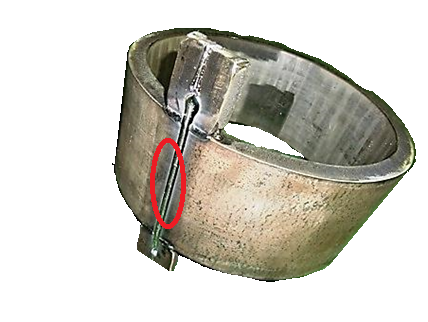

ハステロイ パイプ

  • ハステロイ
  • 電子ビーム溶接(EBW)
  • Φ360mm (16t)

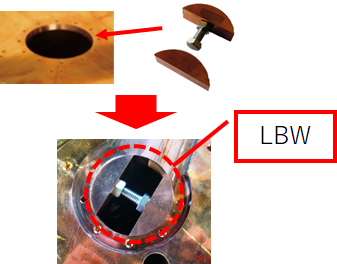

銅キャビティ

  • ファイバレーザ溶接(LBW)
