ファイバーレーザ溶接・加工(LBW)

◆ファイバーレーザ溶接とは

  • ファイバー自体を発振器とするレーザで、高輝度・高出力で溶接を行う
  • エネルギー効率(出力の電力費用)が50%で、YAGレーザの加工の約17倍のため、ランニングコストの低下と設備のコンパクト化が享受できる
  • 急速加熱、急速急冷の溶融凝固形態をとるため、熱伝導の異なる異種材金属や組織の異なる異種材間においても他の溶接方法より容易に行える (例:アルミニウム、ステンレス、チタン等の異種材同士の溶接)
  • 熱集中性が良いため、アルミニウム、銅などの熱伝導率が高い材料の溶接が可能
  • 高融点の材料であるタングステン、タンタルなどの溶接が可能
  • 溶接時の焦点距離が長いので、奥行きのある狭小部分の溶接が可能
  • 光ファイバーで伝送できるので、複雑な形状の対応が可能

◆当社の70kW出力ファイバーレーザ加工機について

【特徴】

加工点出力の高さ ・最大出力70kWにより、高速深溶け込み溶接が可能
・最大出70kWでの連続波、パルス波、サイン波等の波形制御が可能
三次元加工 ・天吊ロボットタイプのため加工範囲が広く、三次元動作を連続的に行える
ハイブリッドレーザ溶接 ・目的に応じてワイヤー送給、アーク溶接(GTAW・GMAW)との併用が可能

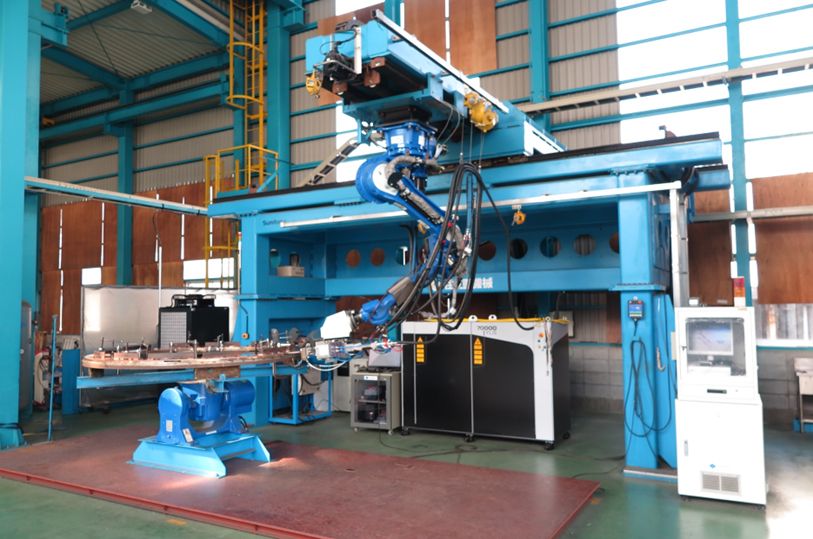

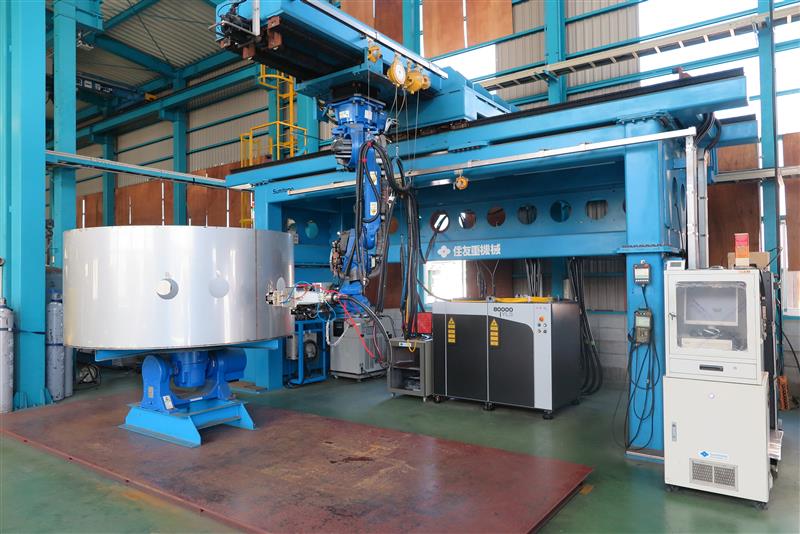

【装置】

70kW光学系構成  ・フィーディングファイバー径:φ0.2 ・ファイバーカプラー:HLC24

メーカ 型式 コリメーションレンズ焦点距離 フォーカスレンズ焦点距離 スポット径 耐出力
(mm) (mm) (mm) (kW)
IPG D85-V 250 300 0.24 100
400 0.32
500 0.4
600 0.48
300 300 0.2
400 0.27
500 0.32
600 0.4
D50-HP 160 300 0.38 40
D85-Wobbler 250 250 0.2 30
400 0.32
500 0.4

【仕様】

出力 600W ~ 70kW
 発振状態  連続、パルス、サイン等
 動作範囲 X:6000 × Y:3500 × Z:2000
 その他 同時11軸制御
2軸傾斜ポジショナー
回転軸
フィラー供給装置
アーク溶接機(GTAW・GMAW)との連動

【サンプル】

(ステンレス鋼)

◆当社の1.5kW出力ファイバーレーザ加工機について

【特徴】

加工点出力 ・最大出力1.5kW、最小出力75W
・最大出力1.5kWでの連続波、パルス波、サイン波等の波形制御が行える

【装置】

【仕様】

スポット径 φ0.1 / φ0.2 / φ0.3
出力 75W ~ 1.5kW
発振状態 連続、パルス、サイン等
動作範囲 500mm × 1000mm × H500
その他 同時4軸制御
