電子ビーム溶接（EBW）

◆電子ビーム溶接（EBW）とは

  • 電子ビームはアーク溶接比較で1000倍の電子密度があり、瞬間的に高密度のエネルギーが発生する
  • 高密度のエネルギーを使用した溶接のため、ビード幅が狭く深溶け込みができる
  • 高真空中で溶接するため溶接金属の酸化、窒化などの汚染がなく、活性金属の溶接も可能　（例：チタン、ジルコニウムなど）
  • 熱集中性が良いため、アルミニウム、銅などの熱伝導率が高い材料の溶接が可能
  • 高融点の材料であるタングステン、タンタルなどの溶接が可能
  • 異種金属の溶接適用範囲がレーザ溶接と比較すると広い　（例：銅・ステンレス鋼など）
  • 精密小型部品の微細溶接から、大型構造物の厚肉1パス溶接まで幅広く利用される

◆当社の電子ビーム溶接機（EBW）について

【特徴】

  • 当社の電子ビーム溶接機は、Ｘ・Ｙテーブルと電子銃の移動に加え、ワークの回転が可能な回転軸を有しているので、円筒物の円周溶接が可能

【装置】

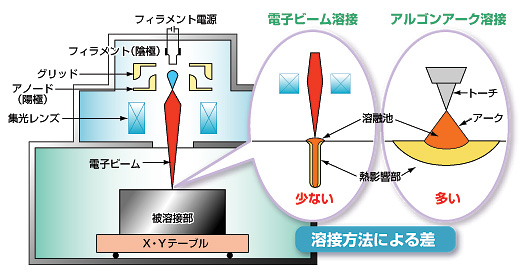

【仕組み】

【仕様】

最大加工点出力 30kW
加速電圧 60kV、70kV
ビーム電流 5mA～435mA
加工範囲 800mm x 1200mm
チャンパー内寸法 4000mm × 4000mm × H2000mm
真空度 2.0 × １０-2 Pa～
その他 回転テーブル

【サンプル】

（銅＆ニッケル）

（ステンレス鋼）

【特徴】電子ビーム金属3Dプリンター

　■　パウダーベッド方式
　■　電子ビーム出力：12kW
　■　最大造形サイズ：220mm×220mm×300mm
　■　電子ビームと真空雰囲気の組合せにより、高品質造形を多種多様な材料で実現可能



【装置】

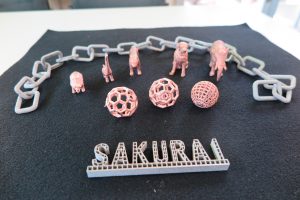

【サンプル写真】
